使用印刷分光密度仪测量纸张色块

  常见问题     |     2019-07-05
       色块是指颜色块,是在软件中用来设置颜色的方块,也可以是指物体表面区域的颜色。印刷分光密度仪在测量密度时,需要对纸张色块进行测量。那么使用印刷分光密度仪时如何测量纸张色块呢?下面我们来对纸张色块的测量进行步骤讲解:

测量纸张色块

测量纸张色块

       将印刷分光密度仪开机后,点击屏幕上基本模式菜单(3nh印刷分光密度仪屏幕为全触摸屏)进入基本模式。基本模式有密度/TVI 和 CIE L*a*b*两个快速菜单屏幕选项。我们轻触“密度/TVI”图标,进入密度/TVI界面,在这个界面既可以测量纸张色块,在进行测量之前,我们需要点击菜单左下角的设置。注意:密度/TVI 界面的设置包含:测量条件、密度状态、密度基准白、密度 准确度、色调值和色调值增加。下面对各个子菜单上的项目进行说明:

测量纸张色块2

测量纸张色块2

       测量条件我们前面已经讲解过了,各印刷的同行也对测量条件有所熟知,本文不再赘述,有需要了解的请点击印刷分光密度仪M0、M1、M2、M3测试条件了解详情。密度状态(仅密度/TVI)用于选择所有的密度功能的状态,选项有A、E、I和T。密度基准白(仅密度/TVI)用于设置纸张或绝对值要求。如果选择纸张为基准白,所有后续测量将仅参考印刷墨层,而不会包括纸张颜色效果。如果选择绝对要求,除了印刷墨层外,测量还将包括纸张效果。密度准确度(仅密度/TVI)用于选择密度值显示准确度。选项有:2位小数(x.xx)和3位小数(x.xxx)。色调值(仅密度/TVI)用于将网点计算公式设置为默里-戴维斯、优尔-尼尔森或SCTV(ISO 20654)。专色色调值(SCTV)提供与视觉外观察紧密相关的色彩其色调值。如果色调坡度以视觉等距步级印刷,相应的SCTV值应具有从0到100%的近似等距百分数。优尔-尼尔森公式可以根据不同情况调整。注意:只能在特殊情况下(即确定物理区域覆盖范围时)使用优尔-尼尔森公式。色调值增加(仅密度/TVI)用于为色调测量设置最多三个色调色块白分比。通常,这些值为 25%、50%、75%。

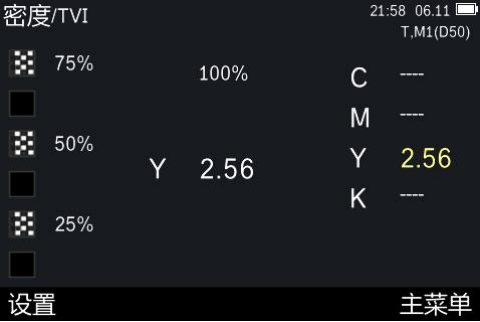

       密度/TVI通过使用CMYK的自动色块识别,可以无标准地执行实地体密度和色调测量。每次测量时,仪器将自动检测套印色(C、M、Y、K)色块类型。所有测量结果只是绝对的。在进行密度/TVI测量前,需轻触密度/TVI界面的“设置”,选择所需选项,如上图。密度/TVI测量步骤:主菜单界面选择基本模式,轻触“密度/TVI”图标,进入密度/TVI测量界面,根据提示,轻按测量键,完成测量纸张色块。根据提示,轻按测量键,完成测量实地色块。测量相应的色块或另一个实地色块。测量完成可查看数据(点击不同的油墨区域可查看其它油墨值)。
